5、技术要求
5.1基本要求
密封装置应符合本标准要求,并按规定程序批准的图样及技术文件制作。
5.2零部件要求
零部件按设计图纸要求
5.3漏风面积系数要求
按筒体直径分漏风面积系数应符合表2规定

表2漏风面积系数
项目

单位

参数

筒 体 内 径

m

2.5

2.7

2.8

3.0

3.2

3.3

3.5

4.0

漏风面积系数

%

≤0.20

≤0.19

≤0.18

≤0.17

≤0.16

≤0.15

≤0.14

≤0.12

筒 体 内 径

m

4.3

4.5

5.0

5.2

5.6

5.8

6.0

6.4

漏风面积系数

%

≤0.11

≤0.10

≤0.09

≤0.09

≤0.08

≤0.08

≤0.07

≤0.07

注1:当筒体内径不在表1所列范围时,采用插入法计算漏风面积系数。
注2:漏风面积系数偏差波动的上限范围:≤+20% 。

5.4表面质量要求
5.4.1环向密封接触部位

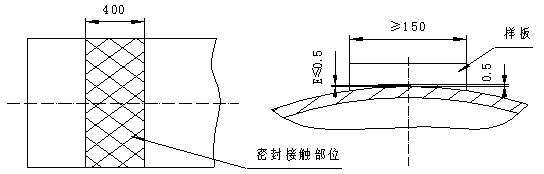

安装后,环向接触点两侧筒体接触表面400mm范围内为环向密封接触部位,在上述范围内高于筒体表面的凸棱或焊疤高度E值不大于0.5mm(见图2)。

图2

5.4.2端面接触部位
安装后接触端面,接缝和焊缝处钢板的错边量b≤0.8mm(见图3)。
5.5涂漆
涂漆应符合 JC/T402? 水泥机械涂漆防锈技术条件要求。
5.6 焊接
焊接应符合JC/T532? 建材机械钢焊接用通用技术条件要求。
5.7寿命
在满足5.3和5.4要求前提下,没有出现由于磨损、烧损而导致更换易损配件的正常使用时间不少于1年。
