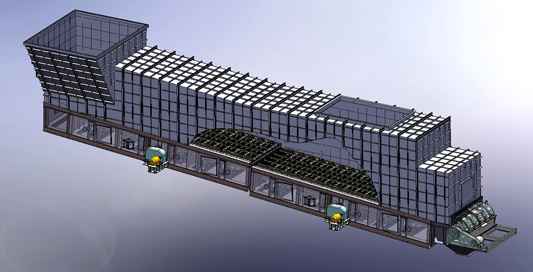

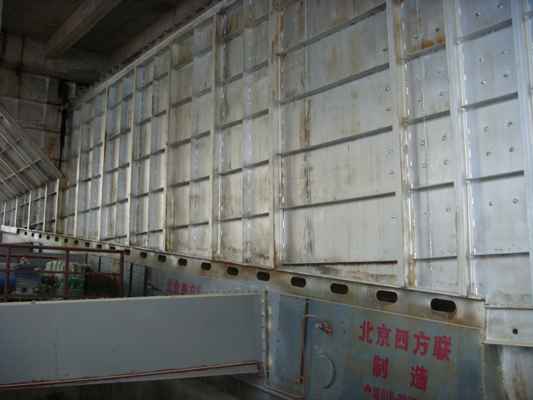

四方联第四代不漏料式篦冷机与其它篦冷机特点比较

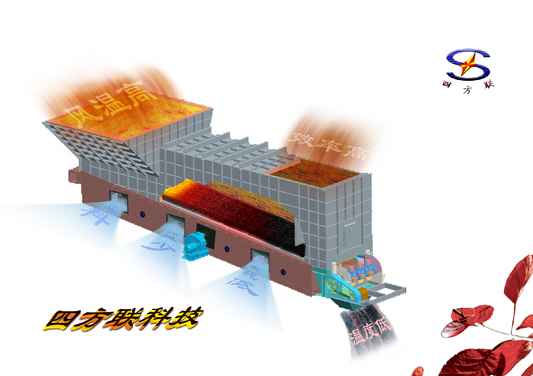

第四代概念及特点:篦床不动不漏料,棒推动物料前进,冷却与输送分开,篦板下设置调节风阀,用风少、运转率高、可靠、冷却效果好、热效率高。取消拉链机、锁风阀和灰斗。

序号

名 称

国外推动棒篦冷机

四方联第四代不漏料式篦冷机

1

固定区

由固定篦板组成,不能防止雪人发生。篦床对熟料下落时的离析作用没有办法克服

专门设计的防雪人篦板有效的防止雪人的形成。减少离析影响和摊平熟料的专门设计最大地减少了离析的影响,提高了热交换效率。

2

红河

存在红河,无法控制红河

在细料侧设计有防红河装置可以迅速控制直至消灭红河

3

棒的连接方式

双向楔键连接

,热膨胀键容易脱落,导致棒掉,更换难度高。棒掉故障占篦冷机故障率的10%

卡口式连接,无论冷态、热态都不容易脱落,连接可靠,不掉棒,更换简单方便减少磨损

4

空气调节阀

使用的板阀调节,无论料层如何变化,能够保证每块篦板的通风量大致相同,但板阀有异物时会出现卡死情况,工作有时不可靠,转轴处有磨损。能够实现每块篦板通风大约相等

使用球阀调节可以随料层变化改变通风,能够实现料层阻力大的篦板(料细或亮层厚)多通风反之少通风。球和风道之间不磨损,不卡滞,工作可靠。

5

传动形式

采用液压传动经常发生死机,液压要经常更换,否则容易失效不适合水泥厂高温高粉尘场所。液压系统维护维修难度大、专业性强,液压同步马达价格昂,配件供应周期长(一般6-9个月),有的采用四连杆机构,更加复杂,可靠性差。液压问题占篦冷机故障率的80-90%。需要配备液压专业维修工程师

偏心轮传动图8篦冷机总图.exb 偏心轮传动图.exb 可靠不死机,维修方便适合水泥厂高温高粉尘场所。专业性通用,一般技术人员都可以,价格便宜,配件供应周期短,使用非常可靠。不需要配备液压专业维修工程师。有利于设备的长期运转和延长配件周期、降低配件费用

6

运动支撑及润滑

线性轴承支撑无法密封,不适合高温高粉尘环境,推动力板间距与线性轴承间距受热后不同步容易损坏,不可靠。立板导向靠聚四氟乙烯片,维修难度非常大。线性轴承损坏占篦冷机故障率的10%左右。
润滑非常,润滑容易失效

托轮支撑,安全可靠,维修容易寿命长。
润滑点少,润滑可靠而有效,滚轮支撑,工作可靠

7

篦床

一段篦床,对物料没有翻动作用,冷却效率没有达到最佳

两段或多段篦床冷却,两段篦床之间的高度差使得物料从第一段落入第二段时,料层上面的热料翻转到下面,下面的凉料向上翻转中与热料混合,翻转作用进一步提高热效率

任何一个风机出现故障或维修都需要停机处理,影响系统连续运转

独有的篦床保护系统可以在风机出现故障或维修时不必停机,确保系统连续运转。风机采用变频或直流电机,调整和控制方便。
